配电室环境监测系统

配电室综合监控是整个电能管理系统中的一个重要环节，一般以低压网中的配电室环境温湿度、配电开关状态、漏水/水浸、烟雾及配电室的防盗为监测对象，对配电房重要设备运行状态的多种参数和状态进行本地联动控制、远程集中监控、手机短信报警。配电室的全信息采集和监控对配电室自动化运行管理、检修维护、防灾预警、安全防护、电力需求管理等应用具有重大意义。 

安科瑞电气股份有限公司根据配电室实际情况，结合多年的变电站和配电室的运行管理经验，自主研发了安科瑞配电室综合监控系统平台和智能监控终端，实现了智能开关柜运行监控、高压开关柜带电显示、电流电压等负载运行监控、母线测温监测、电缆测温监测、环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

该系统采用专用数据采集器，支持有线与4G无线联网，可靠性高且配置灵活，可根据实际需要随时增加功能。并且配备触摸显示屏方便用户现场查看和操作。

配电室综合监控系统平台采用物联网和大数据处理等技术，对配电室的运行环境和电力设备状态实现在线监测，可以提升配电室的运行可靠性，从而有效提升了整个配电网的运行可靠性。当监控平台的专家系统和数据处理系统分析发现相关监测参数和状态出现异常时，发出预警或报警等告警信息，并可远程作出遥控等相关处理。

配电室综合监控系统以智能控制为核心，通过物联网技术的集成应用，实现配电室内环境的全天候状态监视和智能控制。以网络通信为核心，完成站端音视频、环境数据以及安全防范等数据的采集和监控。

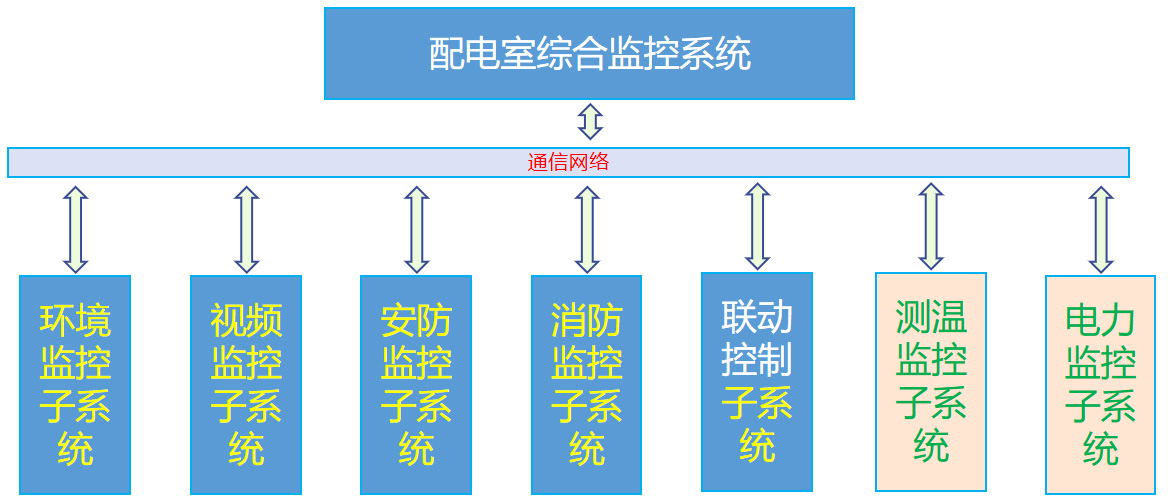

  系统把环境、视频、通风、照明、安全防范、消防、一次设备辅助监控等所有监控量在系统主界面上进行一体化显示和控制，避免各系统孤立显示和控制。系统监控可提供视频监控和图表监控两种监控模式。

 环境监控子系统

  配电室综合监控设备安装在配电室、配电房、变电所内，通过采集和传输技术，可以实时监测配电室内的重要场所和设备的工作环境，如温度、湿度、电缆沟水位、漏水/水浸、有害气体（SF6，H2S，NO，CO，O2，O3，TVOC）、烟雾、明火、人体感应、噪声、电子围栏等。

  当检测到环境量出现异常时，可及时显示、报警，并可通过通信网络将数据上传至系统平台。并可以根据预先设置的上下限值，联动控制空调、视频、灯光、加热装置、除湿器、通风机、声光报警等设备。保障配电室场所的电力设备安全运行。防止因环境改变、非授权活动、设备状态变化等引起的事故，满足配电室远程运维的可靠管控要求。为新型现代化配电室的智能化、可视化、自动化、互动化做有效支撑。

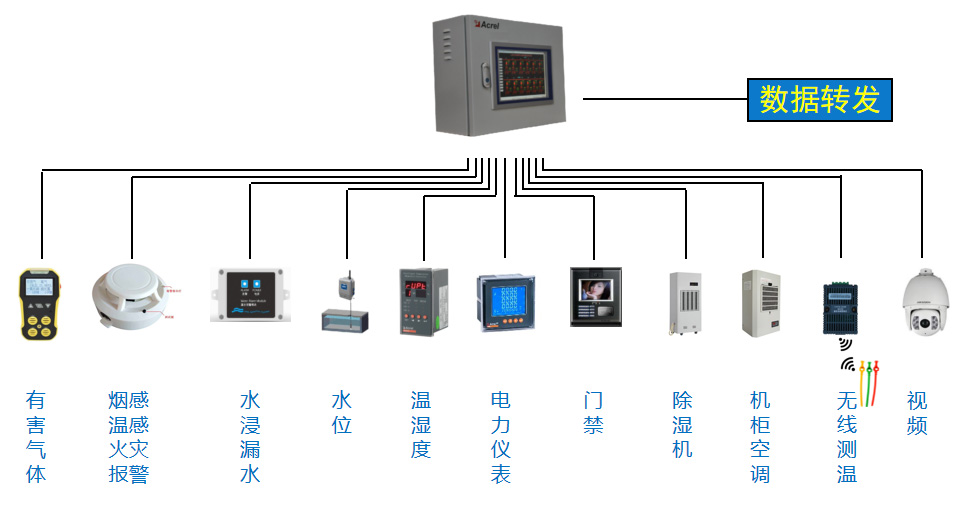

  站端设备包含各种传感器（温度、湿度、漏水、水位、有害气体等）。系统平台可以直观的显示出被监测量的大小或状态，以及被监测量的实时值或各种故障发生的情况。

       告警功能：在监控中心对环境参量超过预设值时发出视听告警，在监控系统的人机界面上闪烁显示，同时可以提供警示灯、报警音箱、语音、短信通知等多种告警方式。

  设备状态检测：系统可以实时监控配电室内各监测设备（传感器）以及通信线路，自动诊断设备及链路故障，并实时显示在界面上。

  数据查询：环境监测数据、状态监测数据及远程控制数据的历史数据查询。

 消防监控子系统

  烟雾、温感、明火、水位等火灾消防信息的接入，联动声光报警器进行报警，以及通过短信方式自动通知值班维护人员。

安防监控子系统

   红外双鉴、红外对射、震动、门磁等安防相关设备接入 ，并可实时播放告警语音、发送提醒短信等。

无线测温子系统

   无源无线测温产品由主机（或收发器）和传感器两部分组成，主要应用在高低压开关柜内母排搭接点，断路器触头、电缆接头、大电流设备等电气连接点和其他易过热点等位置的温度检测，并把测量结果通过网络上传到监控中心数据库服务器，通过软件分析能够对温度过高发出告警信息，实现温度故障的早期预测，防患于未然。

馈线监控子系统

   可以监测开关柜局放和馈线回路的开关状态、温度、电压、电流、功率、功率因数、有功、无功、谐波、电能量采集等。支持设置上下限的告警值，实现语音播放、发送短信等联动提醒方式。

 变压器监测子系统

   变压器三相绕组温度检测、风机运行状态、震动检测。支持设置上下限的告警值，实现语音播放、发送短信等联动提醒方式。

 视频监控子系统

   视频监控采用数字监控系统，实现专业监控功能。支持海康主流硬盘录像机和数字高清摄像机系列产品。

 温湿度控制子系统

   WHD系列温湿度控制器运用传感器检测柜内的温度与湿度值，并通过控制外接的风扇与加热器对温度与湿度值进行调节，可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

 门禁控制子系统

   系统支持人员进入出去时间人员记录，系统提供设备或网络故障报警、非法闯入报警、门开超时报警、非法刷卡报警以及胁迫报警等。

 空调节能控制子系统

   可以控制空调开机、关机、升温、降温等，并能够直接调整空调的温度值。

 灯光控制子系统

   可以控制灯光的关闭和打开。

其他控制功能

  水泵控制。
  加热器控制。
  声光报警器控制：远程控制启动和关闭，避免扰民。
  风机控制：实现对主、副新风机的智能控制。
  除湿机控制：室内除湿机控制以及与湿度联动。
  其它设备控制 。
