重点用能单位能耗在线监测系统

功能：

通过开展能耗大数据分析应用，为政府部门做好能源宏观分析与战略规划、开展能源消费总量与强度“双控”形势分析、实施节能监察、加强能源计量管理、制定节能标准等提供及时准确的数据支持，为重点用能单位加强能源日常监控管理、开展能源审计、能效对标、能源计量审查、节能改造等提供支撑服务，切实促进企业提质增效降本。

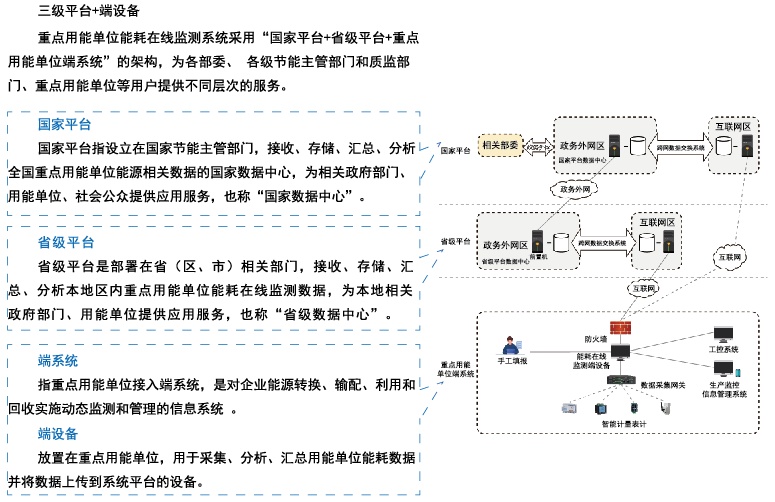

整体结构

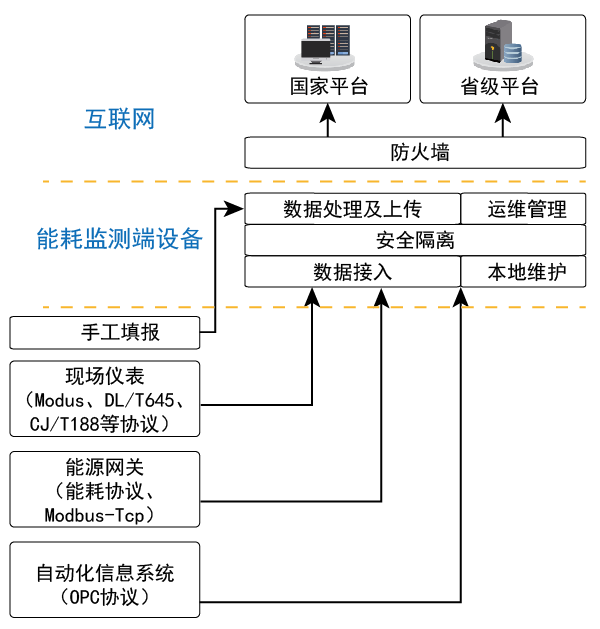

端系统结构

根据《重点用能单位能耗在线监测系统推广建设工作方案》的要求，重点用能单位接入端系统部署在重点用能单位内部，由重点用能单位负责建设。

主要功能:

通过计量仪表、工控系统等采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至国家平台;

重点用能单位接入端系统要通过网闸、防火墙、隔离等安全措施，确保内部系统安全和数据安全；

要具备远程升级维保、一端多传、接收国家和省级平台推送信息和用能单位自身能源管理所需的功能。

端设备

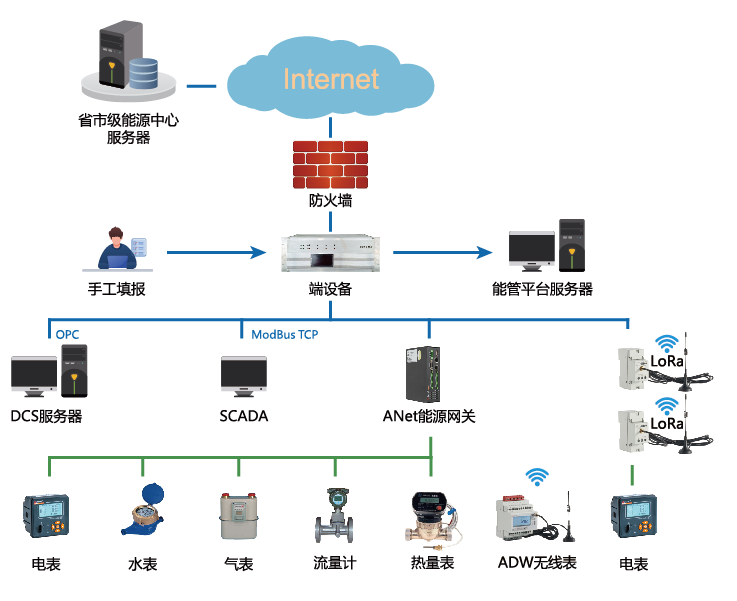

企业接入端系统需要从生产过程控制系统中采集能耗相关数据，考虑到企业生产网络与办公网络(互联网) 之间并不互通的实际情况，企业接入端系统将通过具备2+1架构的物理隔离装置--能耗在线监测端设备，在数据传递过程中确保从生产网络（内网）获取的能耗数据以单向传递、隔离加密、文件摆渡的形式安全传递到办公网络(外网)，再通过外网主机侧的CA数字认证证书进行身份认证识别后上传至省(市）级平台。结构如右图所示。

◆支持从现场的仪表通过Modbus（GB/T19582）、DL/T645、CJ/T188等协议采集需要的能耗实时数据，并进行汇总生成上报的能耗数据；

◆支持从能源网关、DTU、SCADA通过Modbus TCP（GB/T19582）、能耗协议等上传的能耗实时数据，并进行汇总生成上报的能耗数据；

◆支持从自动化信息系统通过OPC协议采集需要的能耗实时数据，并进行汇总生成上报的能耗数据；

◆支持手工填报数据：对于不具备在线采集条件的数据，提供手工填报数据上传；

◆具有基础数据处理、本地存储功能，本地历史数据可存储6个月以上；

◆可根据项目情况录入企业基本信息、企业生产层级结构、计量器具档案信息、端设备信息、数据采集项信息等各类基本信息；

◆按照《NHJC-04-2018 重点用能单位能耗在线监测系统技术规范-端设备接口协议规范》的要求往国家或省级平台上传数据；

◆支持断线缓存，保证数据的连续性；

◆端设备平台方便用户使用、配置；

◆支持人工补录、远程升级；

◆用能数据集抄；

数据上传日志
